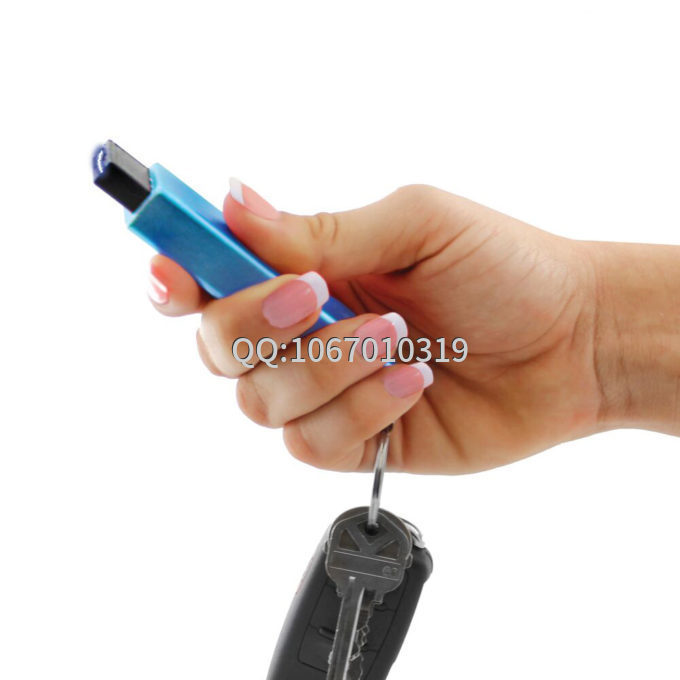

電擊防身器是一種保護自身安全的工具，它可以在遭遇危險或攻擊時發出電擊，有效地防止罪犯的侵害。如果你希望制作一個高效的電擊防身器，那么繪制良好的電路圖紙是非常重要的。下面介紹一些繪制電擊防身器電路圖紙的方法和注意事項。

第一步：了解電擊防身器的工作原理

電擊防身器主要是通過一些電學原理來實現的，因此在繪制電路圖紙之前，需要先了解其工作原理。該設備采用高電壓發生器電路，將電池供電的直流電轉換為高頻交流電，并通過高壓繞組逐步放大電壓，輸出高壓電擊脈沖。裝置中的幾個關鍵元件主要包括電磁繼電器、電容器、高壓繞組等，這些元件需要正確地連接和控制才能實現電擊功能。

第二步：制定電路圖的整體結構

在了解電擊防身器的工作原理之后，需要制定電路圖的整體結構，以便更好地掌握與設計。根據電路的要求，需要將電池等電源部件與主要電路部件相連通，包括發生器電路和升壓電路等部分的連接。

第三步：標明元器件的位置和編號

在電路的整體結構確定后，需要對每一個元器件的位置進行標號，并在電路圖上相應的標出。這樣有利于后續的元件安裝和電路檢查等工作。

第四步：公路元器件連接方式及規格

元器件的連接方式和規格選取十分重要，它們直接影響著電路整體性能和穩定性。電擊防身器電路圖中，元器件連接方式可采用點對點連接式和串聯連接式，但對于自主設計的電路，需要第一時間對于元件的規格和質量進行論證，以免出現電擊弱、波形失真等現象。在運用元器件時還要遵循先低后高，先小后大的原則進行連接。

第五步：標記元器件的信號與電個各項參數

在元件連接的過程中，需要在電路圖紙中標記出相關的參數，例如電流、電壓、頻率、電容、電阻等等。這些參數在電路的設計和測試過程中，都是非常關鍵的，需要嚴格遵照標記深色、淺色、虛線等常規顯示電路參數的規定執行。

第六步：考慮附加元器件和電磁干擾處理

在繪制電路圖的同時，也需要考慮到附加元器件的需求，如開關、LED指示燈、聲音提示等功能，能夠充分提高設備的實用性和效果。在電磁干擾處理方面，一定要注意電阻值和屏蔽電纜的設計，以降低電子和電器元器件間的電磁干擾，提高電路的可靠性和穩定性。

繪制電擊防身器電路圖需要掌握一定的電子學和電氣學基礎，因此在進行設計之前建議能夠緊密結合理論和實際操作，進行多次模擬和總結。對于初學者而言，可以學習一些常見的電路方式，并能進行合理的自主設計和優化，這樣在繪制電路圖和生產電擊防身器時就能充分應對各種實際環境的要求。
